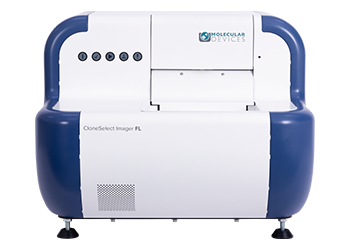

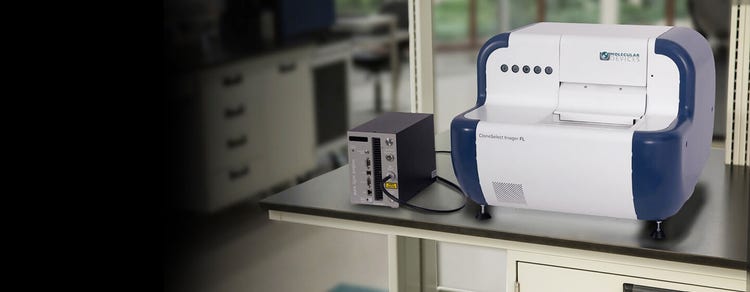

CloneSelect Imager

Vérification de la monoclonalité et de la croissance cellulaire dans le temps par imagerie objective et sans marquage

La confirmation rapide de la monoclonalité et de la croissance cellulaire sont importantes pour de nombreuses applications, notamment la découverte d'anticorps et le développement de lignées cellulaires. Les techniques classiques sont problématiques car à la fois chronophages et subjectives. Le système automatisé d’imagerie CloneSelect™ Imager haut débit a été spécialement conçu pour répondre à ces besoins en matière de protocole, avec une acquisition et une analyse rapides et objectives des images.

  • Procédez à l’acquisition et à l’analyse des microplaques pour la confluence des cellules en <90 sec.
  • Compatible avec des plaques de 6 à 384 puits
  • Utilisé avec succès sur les lignées cellulaires en suspension et adhérentes telles que CHO, HEK, hybridomes, Per.C6®, Jurkat, SupT1, H-4-II-E, MCF-7, JT29, DLD1, et KB31



Un processus optimisé : Image, Analyse, Rapport

1. IMAGE
  • Imagerie sans marquage (label-free) à l’aide de lumière blanche et/ou en fluorescence pour des applications supplémentaires
  • Lisez, déterminez et enregistrez la confluence des cellules et le nombre de cellules par puits entier pour chacun des puits, automatiquement, au cours du temps
  • Criblez une microplaque 96 puits en 90 secondes
2. ANALYSE
  • Visualisez automatiquement la confluence des cellules dans chaque puits à chaque points de lecture
  • Des courbes de croissance interactives sont automatiquement créées et affichées
  • Algorithmes optimisés pour la détection cellulaire en lumière blanche et en fluorescence
3. RAPPORT
  • Vérifiez la monoclonalité en quelques clics grâce à la fonction Rapport de monoclonalité
  • Retracez et visualisez la croissance de chaque lignée cellulaire dans chaque puits
  • Retrouvez et enregistrez électroniquement les données de la plaque, et partagez-les au format PDF ou Word



La haute résolution permet une détection cellulaire précise


  • Détectez précisément les cellules même dans les zones difficiles comme les bords des puits
Une cellule unique peut être repérée près du bord du puits à l’aide du CloneSelect Imager
Cellule unique près du bord du puits
Deux cellules peuvent être capturées près du bord d’un puits à l’aide du CloneDetect Imager
Deux cellules près du bord du puits

L’imagerie par fluorescence apporte une plus grande certitude

La capacité de l’imagerie par fluorescence ajoute un niveau supplémentaire de confiance car vous utilisez une coloration optionnelle de viabilité en fluorescence pour détecter vos cellules.

Le logiciel effectue automatiquement une numération cellulaire sur les images de fluorescence, ce qui facilite l’identification des puits qui contiennent une seule cellule.

Détermination de confluence rapide et automatisée des cellules qui se développent dans les microplaques

  • L’analyse logicielle intelligente calcule automatiquement la confluence pour chaque points de capture temporelle de l’imagerie
  • Voici le pourcentage de confluence des cellules qui se développent dans chaque puits d’une microplaque 96 puits.

Le pourcentage de confluence de chaque puits est affiché dans l’interface utilisateur du CloneDetect Imager



Traçage automatique de la croissance cellulaire en fonction du temps

  • Les images des microplaques sont acquises chronologiquement
  • Courbe de croissance, montage d’images, croissance totale et taux moyen sont générés automatiquement et sont exportables



ÉVALUEZ FACILEMENT LA MONOCLONALITÉ EN QUELQUES CLICS

En quelques clics seulement, la fonction Rapport de monoclonalité organise les données objectives, quantitatives et qualitatives en un rapport pouvant être facilement partagé, permettant la présentation de preuves en images nécessaires à l'obtention d'une probabilité élevée de clonalité.

Exemples d'images issues d'un rapport de monoclonalité



  • Identifiez et sélectionnez facilement les régions à cellule unique et d'artefact à inclure dans le rapport
  • Exportez des images haute résolution de cellules uniques, d'artefacts et de puits entiers (en option)
  • Identifiez automatiquement les cellules uniques avec la version fluorescence de l'imageur CloneSelect
  • Publiez un rapport de monoclonalité au format PDF ou Word

Compatible avec les systèmes automatisés

  • Le CloneDetect Imager peut être intégré à différents systèmes robotiques tiers pour obtenir un haut débit

Exemple : Livraison automatisée des microplaques de colonies depuis l’incubateur vers le CloneDetect Imager et vice-versa

Paramétrage de l'appareil :

  1. CloneSelect Imager
  2. Bras robotisé
  3. Incubateur

Avantages :

  • Libérez du temps de travail manuel - vous pouvez passer à autre chose pendant 2 à 3 semaines
  • Réduisez la contamination et la variation liées à la manipulation des plaques
Cliquez ici pour découvrir d’autres études de cas d’automatisation avec le CloneSelect Imager >> Cliquez ici pour découvrir d’autres études de cas d’automatisation avec le CloneSelect Imager >>



Ensemble d'applications de CloneSelect Imager

Développement de lignées cellulaires Découverte de médicaments
Preuve de clonalité Tests de formation de colonies
Suivi de la croissance des colonies Évaluation de la viabilité cellulaire (tests MTT)
  Tests de migration cellulaire

Preuve de clonalité

L’une des exigences réglementaires pour l'approbation des agents biologiques est de montrer que les lignées cellulaires produisant des protéines biothérapeutiques proviennent d’une cellule unique. Le CloneSelect Imager peut vous aider de la manière suivante :

1. Gagnez du temps et économisez votre énergie en examinant les puits qui ne contiennent qu’une seule colonie avec la fonctionnalité intelligente « loci of growth ».

Plutôt que d’inspecter chacun des puits de la microplaque, la fonctionnalité « loci of growth » du CloneSelect Imager localise les puits qui contiennent une seule colonie, ce qui vous permet de gagner du temps et d’économiser votre énergie.

2. L'historique de croissance (image) de chaque puits peut être retracé jusqu'à son point de départ, ce qui permet de s'assurer de la monoclonalité.

Suivi de la croissance des colonies

Après avoir criblé et sélectionné les colonies d’’intérêt, le CloneSelect Imager peut suivre et évaluer la croissance ultérieure des colonies et la productivité des lignées cellulaires sélectionnées.

Croissance d'un seul puits après 7 jours : superposition de confluence visualisée pour chaque temps de capture d'image

Le CloneSelect Imager peut également estimer le nombre de cellules par puits. Les données sont ensuite exportées pour permettre la normalisation des résultats à partir de tests ELISA ou de tests cellulaires par rapport au nombre de cellules.


Établissez la corrélation entre la productivité en protéines et la croissance des lignées cellulaires



Test de formation de colonies

Gagnez du temps en analysant des puits sélectionnés
(mis en évidence en vert). Les puits rouges sont exclus.

Analyse objective faisant gagner du temps

  • Chaque puits peut être imagé à tout moment
  • Nombre et zone occupée par des colonies quantifiés objectivement
  • Vous pouvez vous focaliser sur les puits d'intérêt, par exemple ceux où la croissance est inhibée par certains composés du test

Examinez les résultats et exportez les données

  • Double gating pour la zone de la colonie et sa compacité
  • Visualisez chaque puits à différents points de capture dans le temps
  • Exportez les données de colonies
Visualisez le nombre de colonies par puits
Les colonies sont identifiées dans des images de puits

Évaluation de la viabilité cellulaire (test MTT)

Le CloneSelect Imager offre plusieurs avantages par rapport aux tests MTT pour l'évaluation de la viabilité des cellules en réponse aux conditions cytotoxiques.

  • Remplacez les techniques classiques chronophages
  • Surveillez la mort cellulaire dans le temps
  • Assurez un enregistrement permanent des données
  • Évitez les réactifs coûteux - aucune coloration requise
« CETTE NOUVELLE TECHNIQUE BASÉE SUR L'IMAGE POURRAIT ÉVENTUELLEMENT REMPLACER LE FASTIDIEUX TEST MTT LORSQUE DES TESTS DE CYTOTOXICITÉ HAUT DÉBIT, RAPIDES ET SANS BIAIS SONT EXIGÉS. »
ACCURATE NON-INVASIVE IMAGE-BASED CYTOTOXICITY ASSAYS FOR CULTURED CELLS MARQUES-GALLEGO ET AL., BMC BIOTECHNOLOGY 2010, 10:43
Images de cellules HeLa - puits exposés à
différents niveaux de cytotoxines
Courbe d'analyse dose-réponse : diminution de la confluence
des cellules avec l’accroissement de l’exposition
aux cytotoxines
Les images haute résolution montrent un développement de cellules exposées à des niveaux de cytotoxine faible, moyen et élevé

Test de migration cellulaire

Le CloneSelect Imager offre une quantification rapide et objective des tests de migration cellulaire.

  • Déterminez les taux de migration, le taux maximal de migration et la zone de migration totale
  • Gain de temps : lecture d'une plaque 96 puits en <2 minutes
  • Quantification pratique, sans marquage (label-free)
Exporter les données pour déterminer la dose
réponse aux effecteurs de mobilité cellulaire

Examinez les résultats et exportez les données

  • Obtenez un affichage graphique de la zone de migration par rapport au temps
  • Résultats numériques et graphiques faciles à lire





Chronologie de guérison de blessure



Nous proposons 3 modèles différents pour répondre à vos besoins et à votre budget.

  CloneSelect Imager Standard  CloneSelect Imager HR  CloneSelect Imager FL
Illumination
  • Lumière blanche uniquement
  • Lumière blanche uniquement
  • Lumière blanche uniquement
  • Fluorescence (jusqu’à 7 longueurs d’onde de fluorescence personnalisables disponibles)
Résolution en pixels
  • 3,6 microns
  • 1,8 microns
  • 1,8 microns
Vitesse d'imagerie
  • < 90 sec. pour une microplaque 96 puits (lumière blanche uniquement)
  • < 90 sec. pour une microplaque 96 puits en mode standard
  • < 8 minutes pour une microplaque 96 puits en mode haute résolution (lumière blanche uniquement)
  • < 10 min pour une microplaque 96 puits (lumière blanche et fluorescence)
Autofocus Oui Oui Oui
lecteur de code-barres interne Oui Oui Oui
Compatible avec les systèmes automatisés ? Oui Oui Oui

*Download the specifications in the CloneSelect Imager brochure here.

*Download the specifications in the CloneSelect Imager brochure here.

CLONEselect Imager - Spécifications du système
Imagerie
Logiciel Logiciel dédié d'imagerie pré-installé sur PC, Microsoft Windows 7
Imagerie en lumière blanche Trans-éclairage
Imagerie par fluorescence En option (veuillez nous contacter pour plus de détails)
Suivi des données 1 x lecteur de code-barres interne pour le suivi des données de chaque plaque
Caméra Caméra CCD haute résolution
Vitesse d'imagerie <90 sec. en mode standard ; <8 min en mode haute résolution
Objectif 4x
Résolution Standard : 3,6 microns ; Maximum : 1,8 microns
Instruments
Type de plaques source Plage de microplaques SBS à 6, 12, 24, 96 et 384 puits
Capacité en plaques source 1 x plaque
Dimensions de l'instrument 720 mm (largeur) x 428 mm (hauteur) x 575 mm (profondeur)
Poids de l'instrument 45 kg
HOMOLOGATION RÉGLEMENTAIRE
Conformité CE
Qualité Certification ISO9001:2008
COMPATIBILITÉ AVEC LES SYSTÈMES AUTOMATISÉS
Suite API disponible pour l'intégration robotique. Veuillez nous contacter pour plus de précisions.
